Комплекс оптический СВК

ЗАЯВКА НА ПРИОБРЕТЕНИЕ

- Количество объективов, шт.
  3
- Увеличение окуляров
  10
- Полезное электронное увеличение
  40
- Общее увеличение при наблюдении через окуляры
  50^х ... 500^х
- Общее увеличение при наблюдении на мониторе
  до 2000^х
- Разрешение видеокамеры, Мп
  8
- Разрешение монитора
  4К
- Ход координатного стола для X, У и Z, мм
  200х200х27

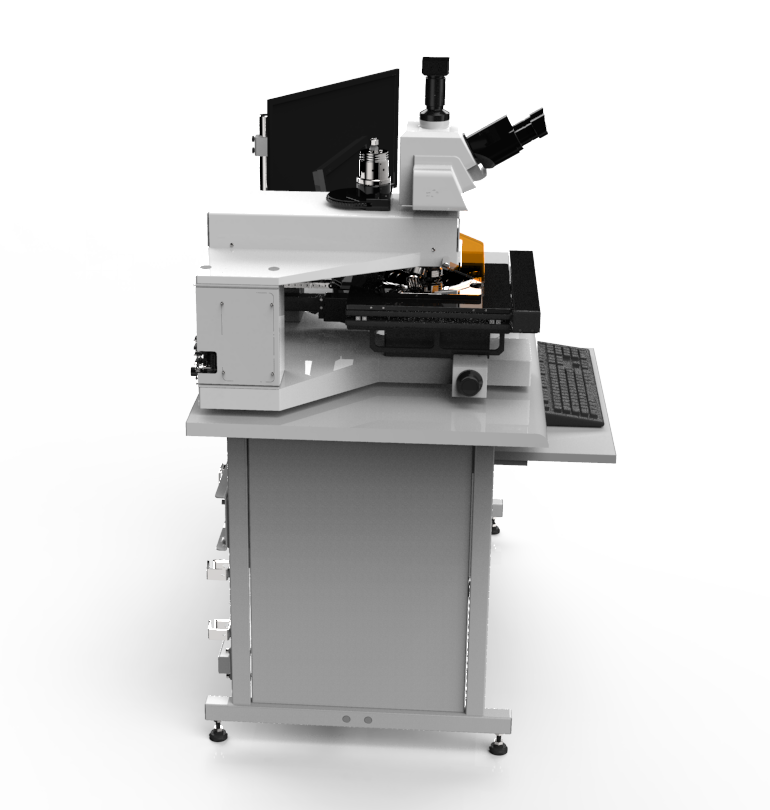

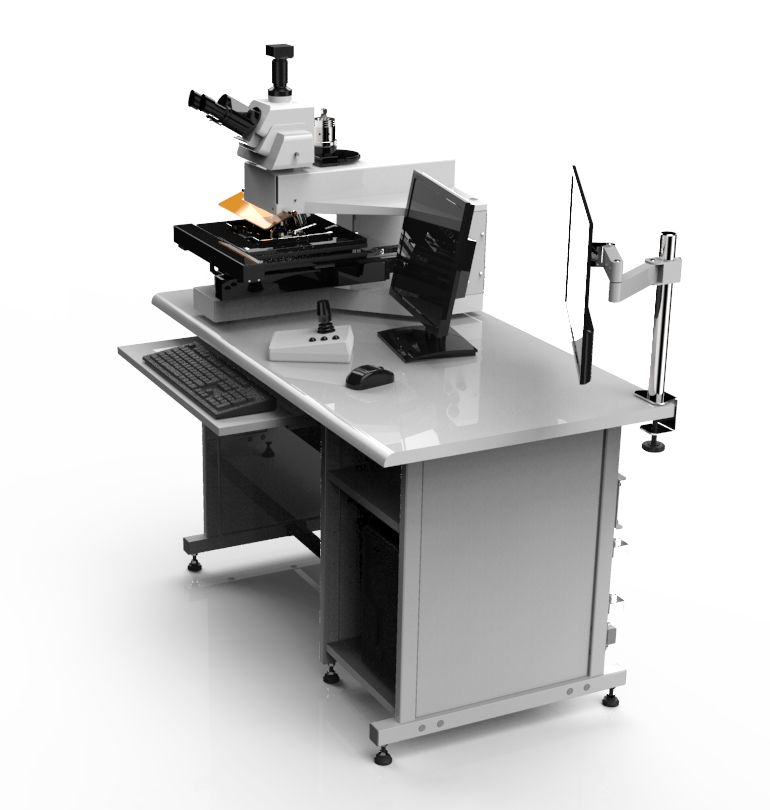

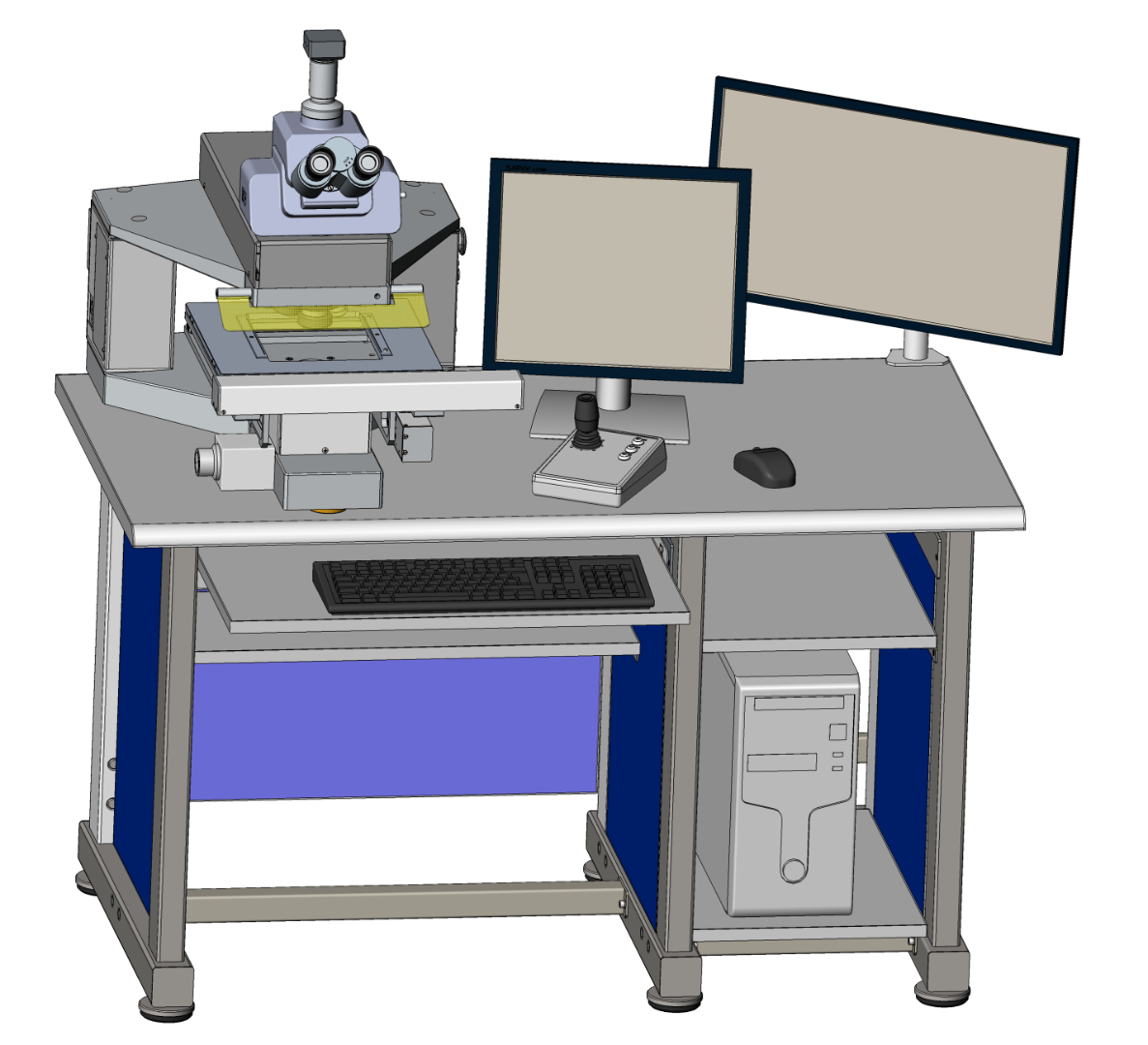

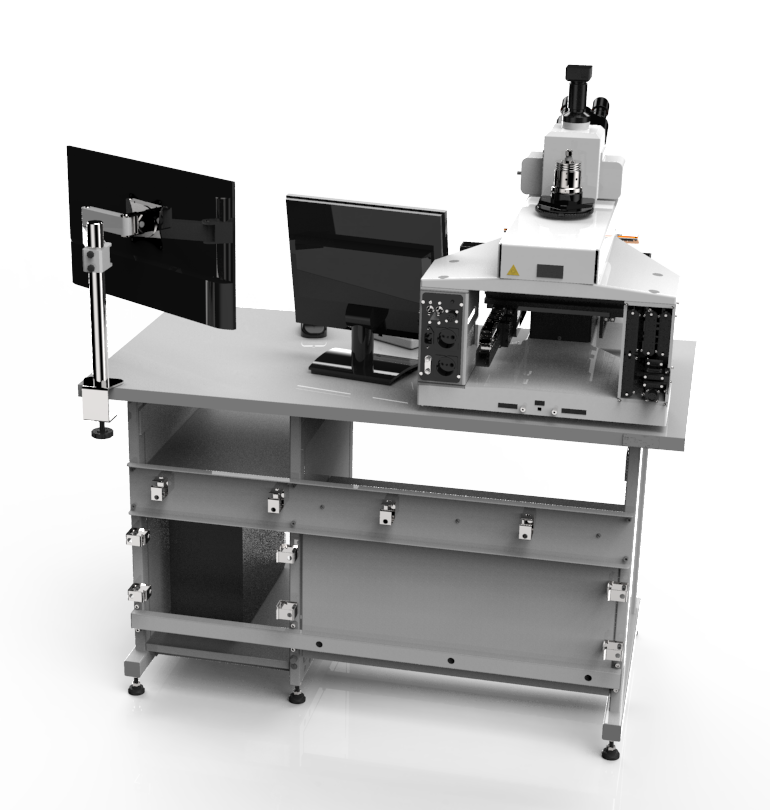

Комплекс аналитический оптического контроля микроэлектронных изделий

Комплекс аналитический предназначен для визуального обнаружения дефектов и измерения размеров топологии изделий микроэлектроники, которая сформирована на масках фотошаблонов или на полупроводниковых пластинах в технологическом процессе их производства.

Комплекс может успешно применяться как в микроэлектронике, так и других областях науки и техники, использоваться при проведении исследовательских работ. Пользователь может наблюдать исходное микроизображение через окуляры или видеть на мониторе в реальном времени. эффект его программной обработки и численные результаты контроля.

Наименование показателя назначения	Ед. изм.	Объективы
Наименование показателя назначения	Ед. изм.	5^х	10^х	50^х
Числовая апертура		0.15	0.3	0.5
Рабочий отрезок	мм	20	11	10.6
Разрешающая способность	лин/мм	400	800	1400
Поле зрения объектива	мм	4.4	2.1	0.44
Увеличение с окулярами 10^х	крат	50	100	500
Поле зрения видеокамеры	мм	2.84x1.5	1.42x0.75	0.284x0.15
Увеличение на мониторе 23,8"	крат	200	400	2000

Наименование характеристики	Значение характеристики для объектива с увеличением, крат
	5^×		10^×		50^×
Направление измерений	X	Y	X	Y	X	Y
Диапазон измерений, мкм	от 6 до 2500	от 6 до 1200	от 3 до 1200	от 3 до 700	от 1.5 до 250	от 1.5 до 120
Повторяемость (1σ), нм	30		20		10
